Qual a função dos cilindros pneumáticos?

  • Úteis

Saiba qual a função dos cilindros pneumáticos, quais os tipos de cilindros pneumáticos, como funcionam, e como saber a medida, através das informações reunidas nesta página.

Os cilindros pneumáticos são dispositivos mecânicos utilizados para converter energia pneumática em força linear. Eles são comumente utilizados em diversas aplicações na indústria, como na automação de máquinas, no acionamento de equipamentos e no controle de movimento.

Qual a função dos cilindros pneumáticos?

cilindros pneumaticos

A principal função dos cilindros pneumáticos é gerar movimento linear. Eles consistem em um cilindro oco e um pistão, que se move para frente e para trás dentro do cilindro.

Quando o ar comprimido é introduzido no cilindro, a pressão faz com que o pistão se mova para frente, gerando força linear. Quando o ar comprimido é liberado, o pistão retorna à sua posição original.

Os cilindros pneumáticos são amplamente utilizados na automação industrial devido à sua simplicidade, durabilidade, confiabilidade e baixo custo.

Eles podem ser encontrados em diversas máquinas e equipamentos, como robôs industriais, prensas, transportadores, alimentadores, sopradores, entre outros.

Uma das principais vantagens dos cilindros pneumáticos é a sua facilidade de controle. A pressão do ar comprimido pode ser ajustada para variar a força gerada pelo cilindro, permitindo um controle preciso do movimento linear.

Além disso, a velocidade do movimento pode ser controlada através do ajuste do fluxo de ar.

Os cilindros pneumáticos também são compactos e leves, tornando-os ideais para aplicações onde o espaço é limitado. Esse material pode ser facilmente instalado e integrado em sistemas automatizados, ocupando menos espaço do que outras soluções alternativas, como atuadores hidráulicos.

Outra vantagem dos cilindros pneumáticos é a sua resposta rápida. Eles podem gerar força instantaneamente quando o ar comprimido é aplicado, o que é essencial em aplicações que exigem um movimento rápido, como em máquinas de embalagens, por exemplo.

Os cilindros pneumáticos são fáceis de manter e reparar. Eles não requerem lubrificação frequente, como os cilindros hidráulicos, por exemplo, e podem ser facilmente desmontados para manutenção ou substituição de peças.

No entanto, é importante ressaltar que os cilindros pneumáticos também possuem algumas limitações. Eles são limitados em termos de força e velocidade em comparação com os cilindros hidráulicos.

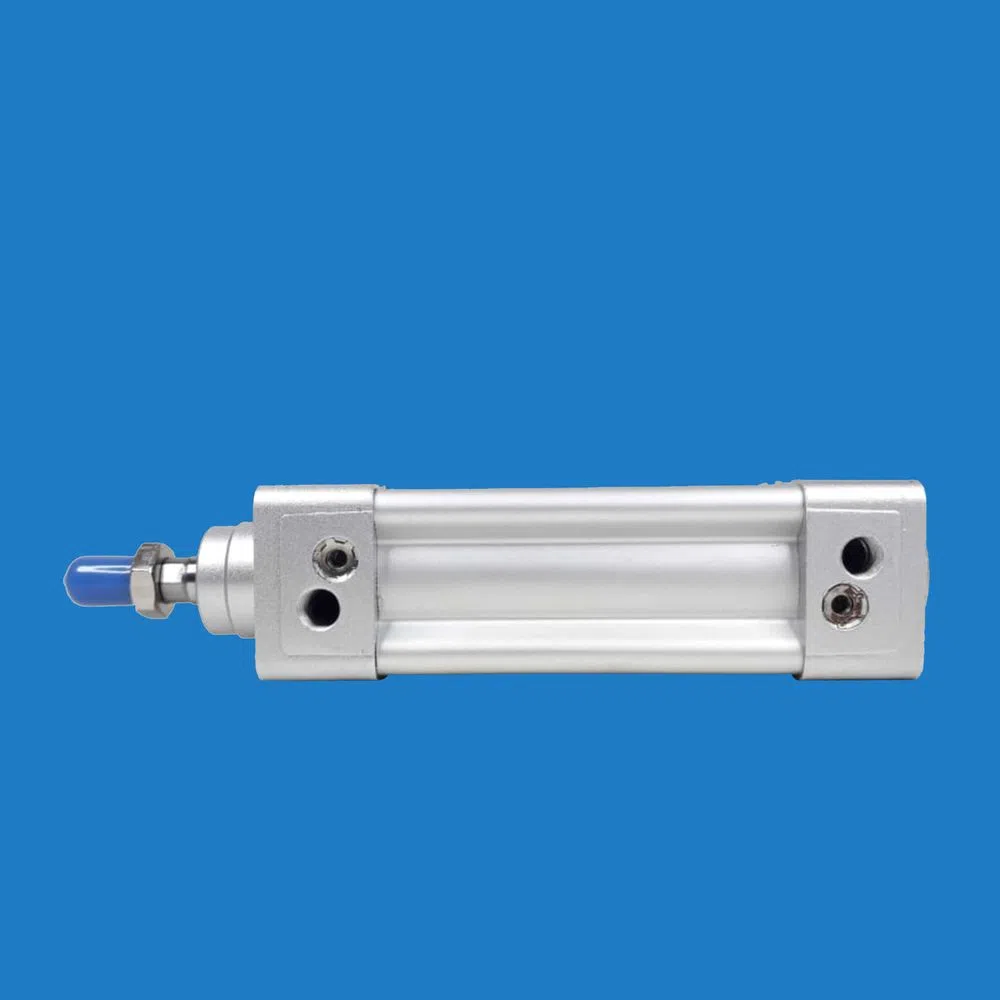

SIM V 1

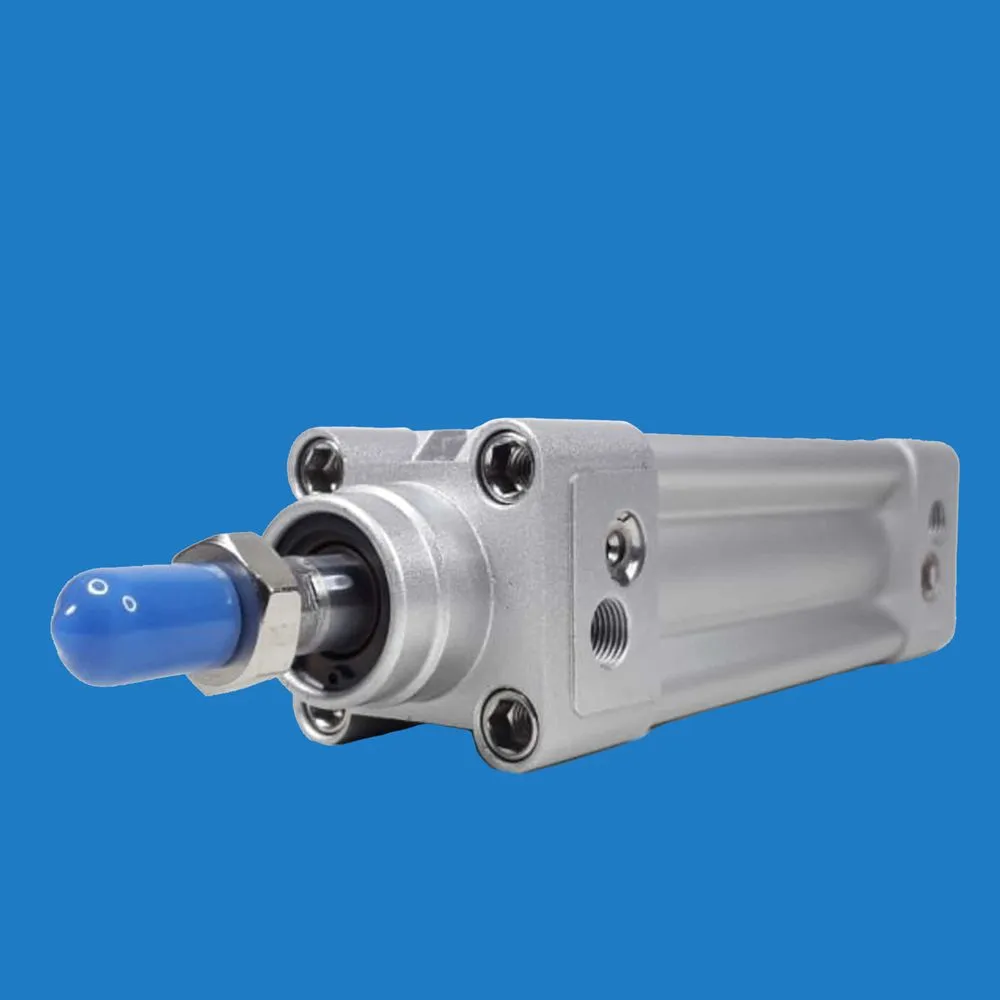

Cilindros pneumáticos

A pressão e a qualidade do ar comprimido podem afetar o desempenho dos cilindros pneumáticos, tornando necessário o uso de reguladores e filtros de ar.

Quais os tipos de cilindros pneumáticos?

Existem vários tipos de cilindros pneumáticos que são utilizados em diferentes aplicações. Alguns dos principais tipos são:

1. Cilindros de ação simples:

Esses cilindros têm apenas um lado operando automaticamente, enquanto a força para retração é fornecida por uma mola de retorno. Eles são frequentemente usados ​​em aplicações onde é necessário um movimento de retorno rápido ou em locais com espaço limitado.

2. Cilindros de ação dupla:

Os cilindros possuem dois lados com pressão pneumática, o que permite o movimento tanto na direção de avanço quanto na direção de retorno. Os quais são amplamente utilizados em aplicações industriais devido à sua capacidade de gerar forças em ambas as direções.

3. Cilindros sem haste:

Esse modelo não possui uma haste externa visível e são frequentemente usados ​​em aplicações onde é necessário um movimento linear limpo ou quando há espaço limitado para instalação. São ideais para uso em ambientes onde é necessário um alto grau de estanqueidade.

4. Cilindros rotativos:

Projetados para fornecer movimento rotativo em vez de linear. Eles são usados ​​em aplicações onde é necessário girar objetos ou componentes, como em máquinas de embalagem ou equipamentos de automação.

5. Cilindros de impacto:

Usados ​​em aplicações onde é necessário fornecer um golpe rápido e potente, como operações de estampagem ou dobra de metal. Os quais são projetados para fornecer um impacto rápido e preciso, permitindo que os operadores realizem tarefas de maneira eficiente.

6. Cilindros telescópicos:

Esses cilindros são compostos por uma série de seções telescópicas que se contraem e se expandem para fornecer um longo alcance de movimento. Usados ​​em aplicações onde é necessário alcançar áreas de difícil acesso ou quando é necessário fazer ajustes precisos em diferentes posições.

Como saber a medida do cilindro pneumático

A medida de um cilindro pneumático é determinada pelo diâmetro do cilindro e pelo comprimento do curso do pistão.

O diâmetro do cilindro é medido em milímetros (mm) e é geralmente indicado como uma medida padrão na documentação técnica do equipamento pneumático.

É importante saber que o diâmetro do cilindro está relacionado diretamente à força que o cilindro pneumático pode aplicar. Quanto maior for o diâmetro do cilindro, maior será a força de saída do pistão.

O comprimento do curso do pistão é medido em milímetros (mm) e é a distância que o pistão pode se mover dentro do cilindro. O curso é determinado pelo número de seções no interior do cilindro e pode variar dependendo do modelo e da aplicação do cilindro pneumático.

Para determinar a medida do cilindro pneumático ideal para uma aplicação específica, é necessário levar em consideração alguns fatores importantes, como a força requerida para a aplicação, a velocidade necessária de movimento e o espaço disponível para a instalação do cilindro.

Além disso, é importante consultar a documentação técnica fornecida pelo fabricante para obter informações detalhadas sobre as medidas disponíveis dos cilindros pneumáticos. Essa informação geralmente incluirá a faixa de diâmetro e comprimento do curso disponíveis para cada modelo de cilindro.

Uma vez que as medidas adequadas do cilindro pneumático são determinadas, pode-se prosseguir com a seleção e instalação do cilindro no sistema pneumático.

É preciso seguir as instruções fornecidas pelo fabricante para garantir a correta instalação e funcionamento do cilindro.

Onde comprar cilindros pneumáticos?

Existem várias opções de locais para comprar cilindros pneumáticos.  Uma delas é procurar diretamente em lojas especializadas em automação industrial e pneumática. Essas lojas geralmente possuem uma ampla variedade de cilindros pneumáticos, de diferentes tamanhos e modelos, para atender às necessidades dos clientes.

Outra opção é buscar por fornecedores online especializados em equipamentos pneumáticos. Esses fornecedores geralmente possuem um catálogo completo em seus sites, permitindo que os clientes pesquisem e comparem os cilindros pneumáticos de forma fácil e conveniente, sem sair de casa.

Além disso, empresas de manutenção industrial também costumam vender cilindros pneumáticos para substituição em maquinários.

É importante sempre verificar a reputação do fornecedor, bem como a qualidade dos produtos oferecidos, antes de realizar a compra.
